Котёл-утилизатор дымовой печи: эффективное использование тепла отходящих газов

Как работает утилизация: не пар, а энергия по расписанию

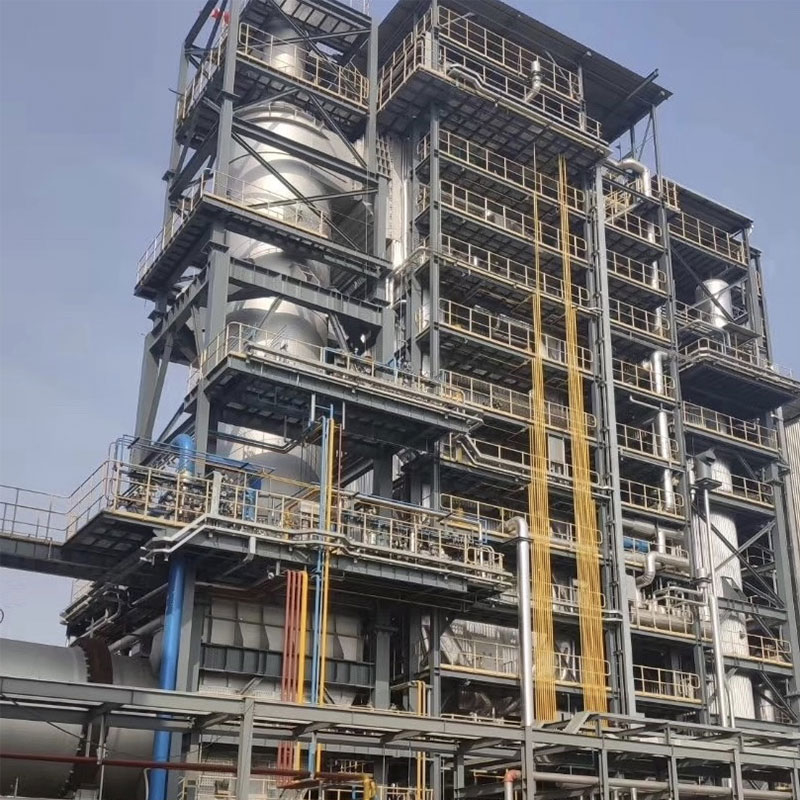

Котёл-утилизатор дымовой печи — это теплообменник, встроенный в газовый тракт. Горячие продукты сгорания (от 300 до 1100 °C) проходят по межтрубному пространству, отдавая тепло воде или пару внутри труб. Никаких горелок, никакого топлива — только физика: ΔT × G × c_p. Мы проектируем такие установки с точностью до 0,8 % по тепловому балансу. Типичный результат: 65–82 % тепла уходящих газов переходит в полезный пар низкого или среднего давления — 0,8–3,5 МПа, с температурой до 420 °C.

Важно: утилизация не заменяет основной котёл. Она дополняет его. Пар из котла-утилизатора идёт на питание турбины малой мощности, на подогрев сетевой воды или на технологические нужды — например, сушку шихты в сталеплавильном производстве. Один наш заказчик в Узбекистане снизил расход природного газа на 14 % после ввода в эксплуатацию двух котлов-утилизаторов на вращающихся печах.

Почему типовые решения часто «не ловят» газ

Три ошибки, которые мы фиксируем в 7 из 10 проектов от третьих сторон:

1.Неправильная оценка зольности: если содержание пыли в газе превышает 15 г/нм³, стандартные конвективные пучки быстро забиваются. Мы применяем комбинированную компоновку — радиационно-конвективную зону с увеличенным шагом труб и самоочищающимися ребрами;

2.Игнорирование термоцикла: при частых пусках-остановах (например, на ремонтных цехах) возникают термические напряжения в барабане. Наши котлы рассчитаны на 20 000 циклов — с учётом коэффициента запаса по усталости 2,5;

3.Отсутствие адаптации к составу газа: в химических печах возможны HCl, SO₂, конденсаты. Мы используем сталь 12Х18Н10Т для поверхностей нагрева и специальные покрытия на входных газоходах.

Самый частый вопрос клиентов: «Можно ли поставить утилизатор без остановки производства?». Да — при условии, что заранее спроектирована обводная схема и предусмотрены фланцевые разъёмы с компенсаторами. Мы делали это за 72 часа на действующем агрегате в Ростовской области.

Что даёт инженерный подход — а не просто покупка оборудования

ООО Цзянсу СФЭИ Энергия Инжиниринг не продаёт котлы. Мы решаем задачу энергоэффективности. Это означает:

• Теплотехнический аудит на месте — с замером температуры, скорости и состава газов в трёх сечениях;
• Моделирование газодинамики в ANSYS Fluent — чтобы исключить застойные зоны и локальный перегрев;
• Интеграцию с системами десульфурации: котёл-утилизатор дымовой печи ставится *до* скруббера, но *после* электрофильтра — иначе зола повредит поверхности;
• Автоматизированный расчёт окупаемости: у нас есть база данных по 217 реальным проектам — срок окупаемости в 92 % случаев составляет от 18 до 36 месяцев.

Наши котлы проходят гидравлические испытания при 1,5×Р_раб, проверку сварных швов методом УЗК и капиллярной дефектоскопии. Сертификаты соответствия выданы Цзянсу Цзяньцзянь и подтверждены российским Ростестом.

Будущее — в цифровой утилизации

В 2025 году в Уси стартует Научно-исследовательский центр электроэнергетики и теплоэнергетики. Одна из ключевых задач — создание «умных» котлов-утилизаторов с встроенной диагностикой. Уже сейчас наши установки оснащаются датчиками температуры в 12 точках, системами контроля отложений и интерфейсами Modbus TCP для интеграции в АСУ ТП. Мы не просто возвращаем тепло — мы делаем его измеримым, управляемым и прогнозируемым.

Котёл-утилизатор дымовой печи — это не элемент котельной. Это точка пересечения энергетики, экологии и цифровизации. Он снижает выбросы CO₂, экономит топливо и повышает надёжность всей тепловой схемы. И он уже работает — не в лаборатории, а на вашем заводе. Подробные технические решения, расчёты окупаемости и примеры внедрения доступны на сайте sfeeboiler.ru.
